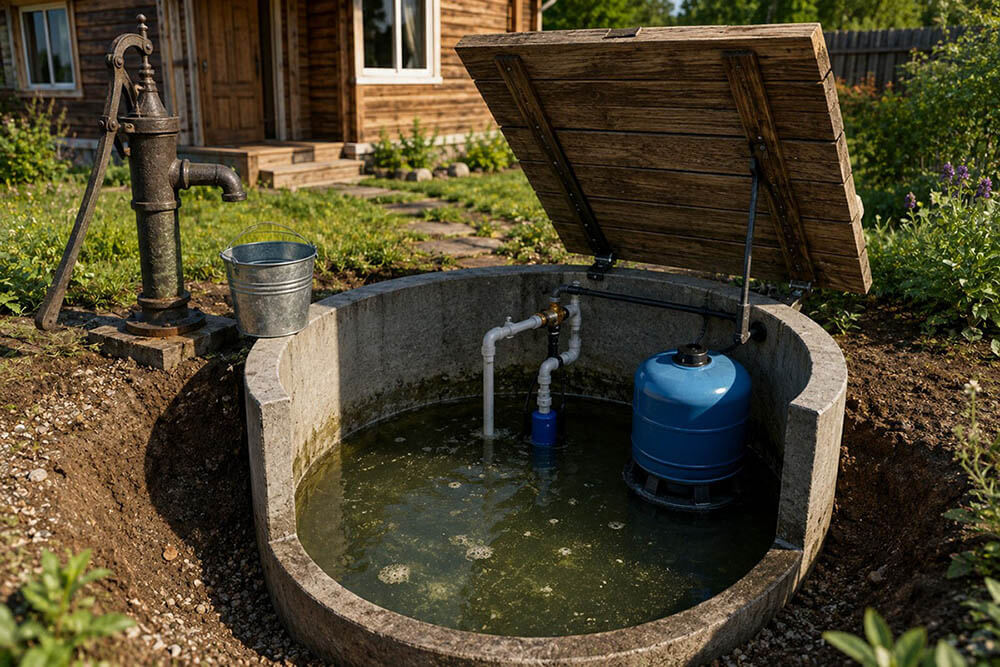

ЖБИ-кольца с замком или без замка: что выбрать

Если выбирать между ЖБИ-кольцами с плоскими торцами и кольцами с замковым соединением, вариант с замком имеет конструктивное преимущество: профилированный стык помогает точнее центрировать соседние элементы и ограничивает их относительное боковое смещение. Однако универсального правила, что кольца с замком всегда лучше, нет. Выбор зависит от назначения колодца, конструкции шахты, характеристик грунта, способа монтажа и требований к герметичности.

Обычные кольца с плоскими торцами также широко применяются и в ряде случаев являются рациональным решением. Они подходят для несложных сооружений на стабильных грунтах, а также для ремонта существующих шахт. При этом ни замок, ни плоский торец сами по себе не обеспечивают водонепроницаемость: если колодцу требуется герметичный стык, его необходимо дополнительно уплотнять подходящими материалами.

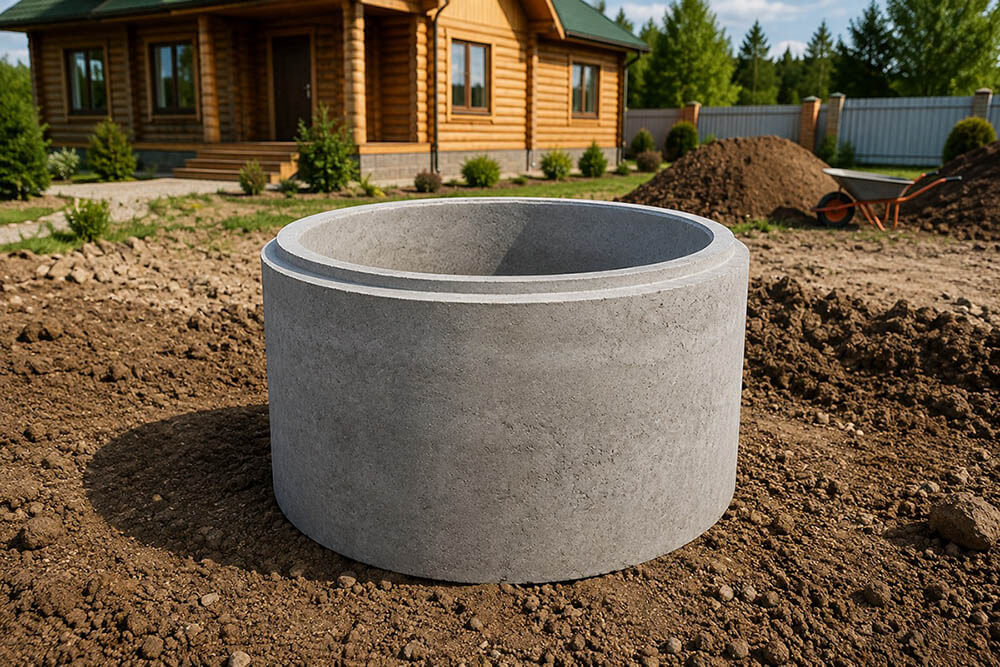

Что называют замком на ЖБИ-кольцах

В строительной практике «замком» называют профилированную форму торцов, благодаря которой соседние элементы устанавливаются в определенное положение относительно друг друга. В ГОСТ 8020-2016 для железобетонных конструкций колодцев инженерных сетей предусмотрены плоские и фальцевые стыковые поверхности.

Поэтому ЖБИ кольца с замком отличаются от обычных прежде всего конструкцией соединения. На верхнем и нижнем торцах формируется профиль, элементы которого входят друг в друга. Такое соединение облегчает центрирование колец во время монтажа и уменьшает возможность их взаимного поперечного смещения.

В продаже подобные изделия могут называться кольцами «с замком», «с фальцем» или «паз-гребень». При этом форма профиля у разных производителей может различаться, поэтому ориентироваться следует не только на название, но и на размеры, фактическую геометрию стыка и совместимость всех элементов будущей шахты.

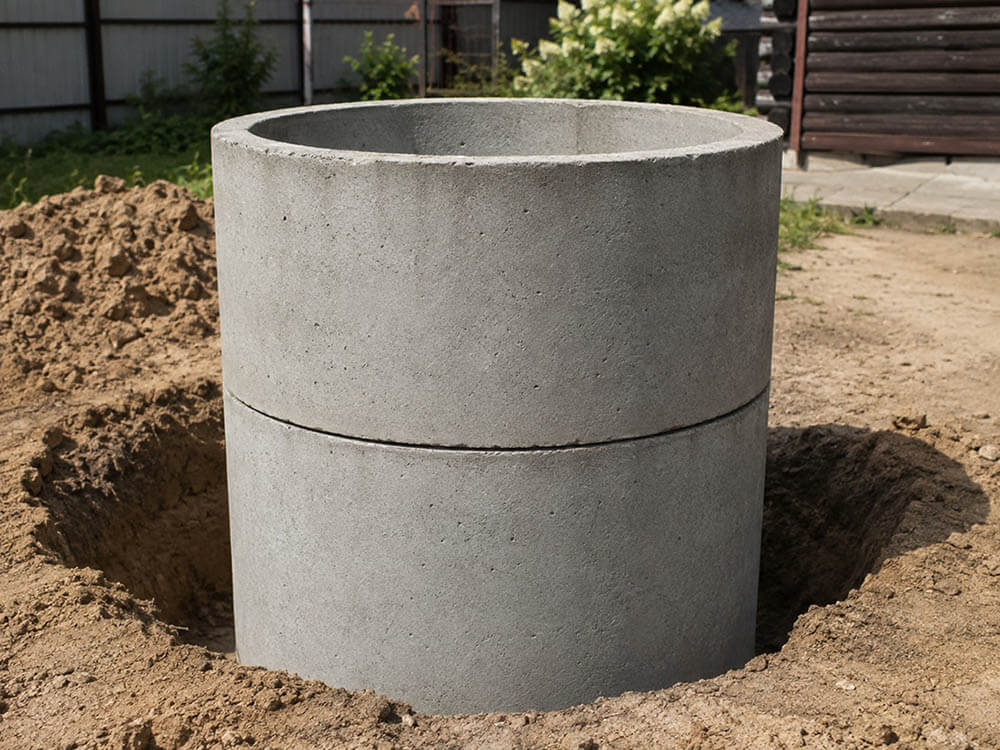

Чем ЖБИ кольца с замком отличаются от обычных

Главное конструктивное отличие заключается в характере соединения соседних элементов. Кольца с плоскими торцами опираются друг на друга по относительно ровной горизонтальной поверхности. У изделий с замком профиль торца дополнительно фиксирует положение элементов.

Это дает несколько практических преимуществ:

• кольца легче центрировать во время установки;
• проще сохранять соосность шахты;
• снижается вероятность образования выраженной ступеньки между соседними элементами;
• профиль препятствует свободному боковому смещению одного кольца относительно другого;
• стык имеет более определенную геометрию для последующего уплотнения.

Однако бетонные кольца с замком нельзя автоматически считать герметичными. Между соседними элементами остается стык, который при необходимости должен быть уплотнен. В зависимости от назначения сооружения для этого могут применяться специальные уплотнители, герметизирующие составы, растворы и другие предусмотренные технологией материалы.

Поэтому понятия «кольцо с замком» и «герметичный колодец» не являются синонимами.

Когда кольца с замком особенно полезны

Кольца для колодца с замком имеют смысл там, где важно точно выдержать положение соседних элементов относительно друг друга и получить стабильную геометрию сборной шахты.

Такое решение особенно удобно:

• при сооружении шахт, где важно сохранять точную соосность элементов;
• при повышенных требованиях к стабильности соединений;
• при монтаже большого количества колец, когда отклонения отдельных элементов могут накапливаться по высоте шахты;
• для инженерных колодцев, если фальцевое соединение предусмотрено проектной документацией;
• в конструкциях, где используется предназначенная для данного профиля система уплотнения.

Но замок нельзя рассматривать как самостоятельную защиту от сложных грунтовых условий. На пучинистых, просадочных, водонасыщенных или других проблемных грунтах устойчивость колодца зависит от всей конструкции, основания и предусмотренных инженерных мероприятий.

Замковое соединение помогает удерживать соседние элементы в правильном взаимном положении, но не устраняет воздействие морозного пучения, просадки грунта или неравномерных деформаций основания.

Когда можно выбрать кольца без замка

Отсутствие замка не означает, что кольцо некачественное или непригодное для строительства колодца. Изделия с плоскими торцами применяются много лет и при правильном подборе и монтаже способны надежно выполнять свою функцию.

Обычные кольца можно рассматривать, если:

• конструкция колодца не требует специального фальцевого соединения;
• грунтовые условия относительно стабильны;
• обеспечена правильная подготовка основания;
• глубина и конструкция сооружения позволяют надежно установить и выровнять элементы;
• выполняется ремонт или наращивание существующей шахты из колец с плоскими торцами.

При ремонте совместимость особенно важна. Установка нового кольца с другой геометрией торца на существующую конструкцию может оказаться технически неудобной или вообще невозможной без дополнительных решений.

Кроме того, при качественном монтаже обычные кольца часто оказываются экономически оправданным вариантом для хозяйственных и других относительно простых сооружений.

Делает ли замок колодец герметичным

Нет. Это одно из главных заблуждений при выборе ЖБИ.

Замок повышает стабильность соединения и обеспечивает более определенную геометрию стыка, но сам по себе не создает водонепроницаемое соединение. Для герметизации необходимо использовать технологию и материалы, соответствующие назначению сооружения.

Следует учитывать и то, что ГОСТ 8020-2016 распространяется на сборные железобетонные конструкции колодцев канализационных, водопроводных и газопроводных сетей. Для бытового питьевого шахтного колодца условия строительства и герметизации определяются его конкретной конструкцией и применяемой технологией.

Поэтому выбирать материал для швов нужно отдельно от выбора типа кольца.

Что важнее: замок или качество самого кольца

Тип соединения — только один из параметров. Некачественное кольцо с замковым профилем может создать больше проблем, чем правильно изготовленное изделие с плоскими торцами.

При покупке стоит проверить:

• геометрию кольца;
• состояние верхнего и нижнего торцов;
• целостность замкового профиля, если он предусмотрен;
• отсутствие крупных сколов;
• отсутствие недопустимых трещин и значительных раковин;
• совпадение размеров соседних элементов;
• совместимость профилей колец;
• состояние бетона и арматурного каркаса.

Для ответственных сооружений необходимо также учитывать характеристики бетона, включая прочность, морозостойкость и водонепроницаемость, если эти показатели имеют значение для конкретных условий эксплуатации.

Особенно внимательно следует проверять замковую часть. Скол или существенное нарушение ее геометрии может помешать кольцу правильно сесть на нижний элемент.

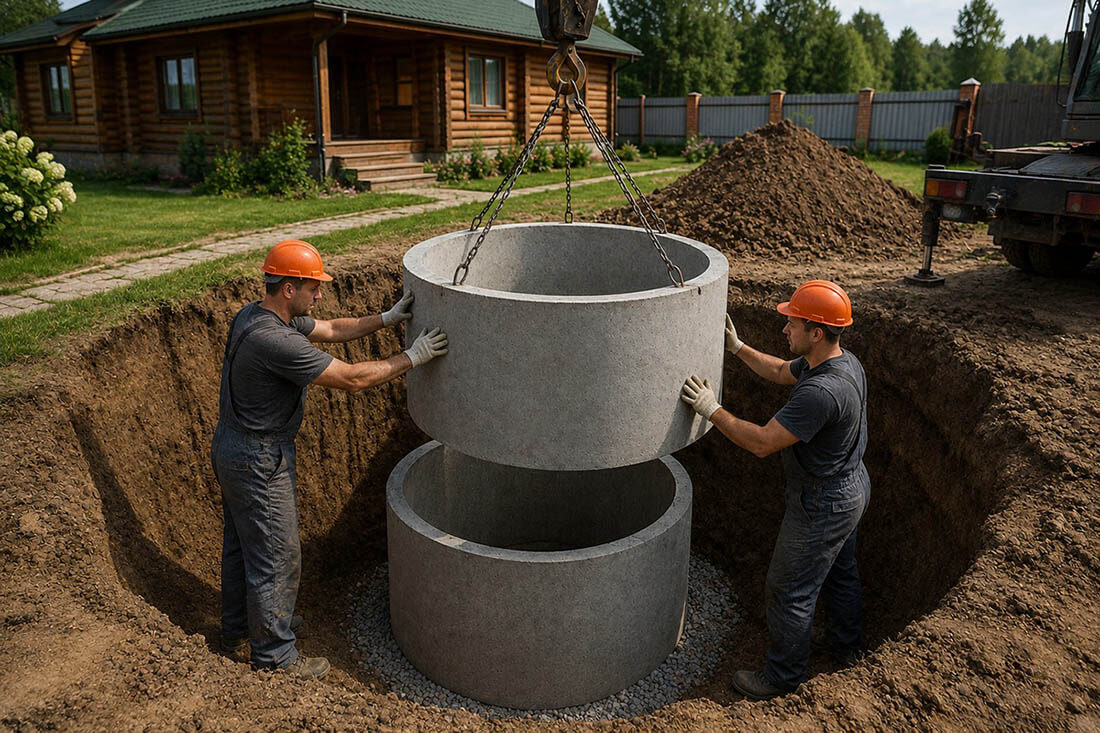

Есть ли разница в монтаже

ЖБИ кольца с замком требуют аккуратного совмещения профилей. Верхний элемент должен войти в ответную часть нижнего по всей окружности без выраженного перекоса.

Перед установкой торцы очищают от грунта, мусора, кусков бетона и других загрязнений. Если технология предусматривает уплотнитель или герметизирующий материал, его размещают до окончательной установки кольца.

Опускать тяжелый элемент нужно плавно. Сильный удар кромкой может привести к сколу замковой части, после чего добиться плотного и ровного сопряжения будет сложнее.

У обычных колец совмещать профиль не требуется, но это не делает монтаж автоматически проще. Необходимо точно центрировать элементы, контролировать горизонтальность и вертикальность конструкции и правильно выполнять стыки.

Особенно важно качество установки первых элементов. При большой высоте сборной шахты даже небольшие отклонения могут постепенно накапливаться.

Что происходит на пучинистом грунте

На участках с морозным пучением иногда рассчитывают, что замковое соединение полностью защитит колодец от смещения. Это неверно.

Силы морозного пучения способны воздействовать не только на отдельный стык, но и на всю конструкцию. Грунт может перемещаться вертикально и неравномерно давить на наружные поверхности шахты.

Замок способен уменьшить возможность поперечного смещения соседних элементов, но не исключает воздействие грунта на сооружение. Поэтому на сложных участках необходимо учитывать глубину промерзания, тип грунта, уровень грунтовых вод, конструкцию основания и другие инженерные факторы.

Для сооружений в сложных грунтовых условиях решение должно приниматься комплексно, а не только за счет выбора колец определенного типа.

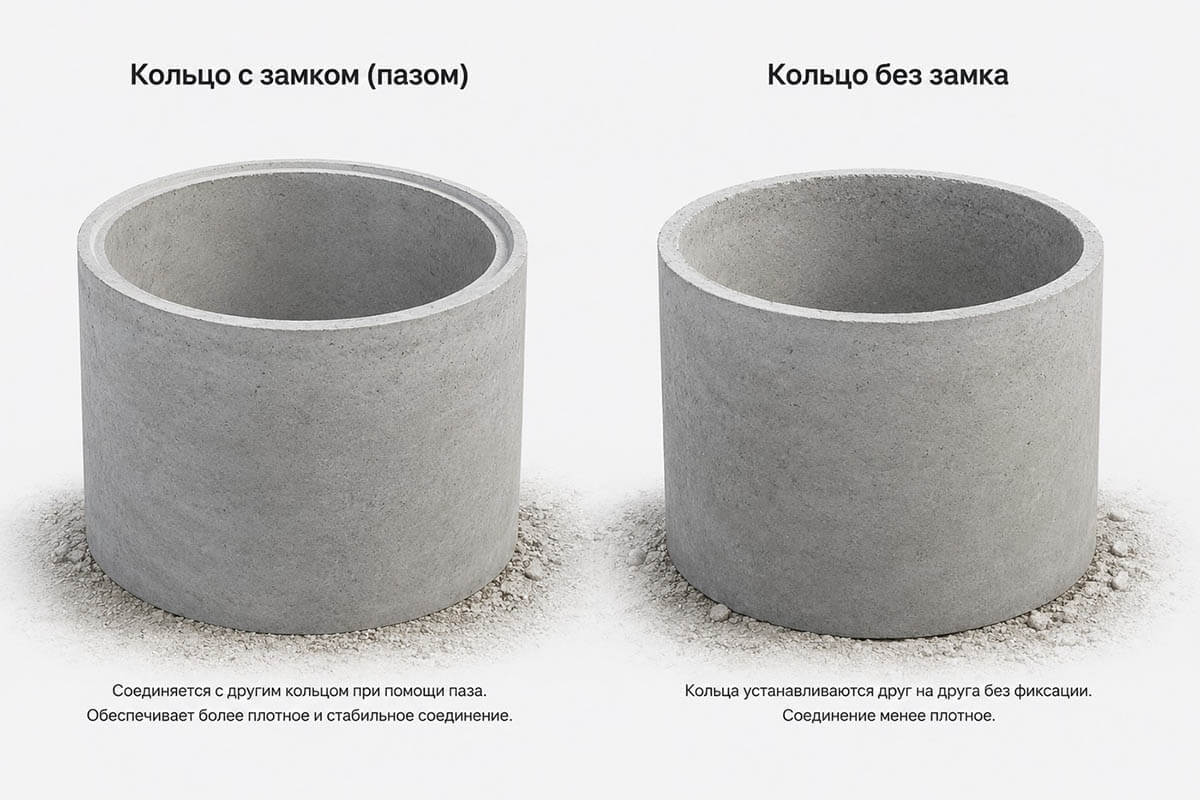

ЖБИ-кольца с замком или без: краткое сравнение

Что выбрать

Если строится новый колодец из сборных ЖБИ, кольца с замковым соединением удобны тем, что лучше центрируют соседние элементы и ограничивают их относительное боковое смещение. Это особенно полезно, когда необходимо получить ровную сборную шахту и стабильную геометрию стыков.

Кольца с плоскими торцами также могут быть правильным выбором, если такое решение соответствует назначению сооружения, условиям строительства и выбранной технологии монтажа.

При этом замок не делает колодец автоматически герметичным, не компенсирует некачественное основание и не решает проблему пучинистого или просадочного грунта. Поэтому при выборе нужно оценивать не только конструкцию стыка, но и качество самих ЖБИ, состояние грунта, способ монтажа, требования к герметизации и назначение сооружения.

Если разница в цене невелика и все элементы шахты совместимы, бетонные кольца с замком часто удобнее для нового строительства благодаря более точному соединению. Но главным критерием надежности остается не наличие замка само по себе, а правильно спроектированная и качественно смонтированная конструкция колодца.
